Теоретические аспекты DML&EWA. Приложение №1

Минимально необходимые данные и терминология для работы с Вилами Эндрюса​

Putnik​



1. Вступление или «Наглядно о пользе вил Эндрюса для понимания «где мы сидим»»

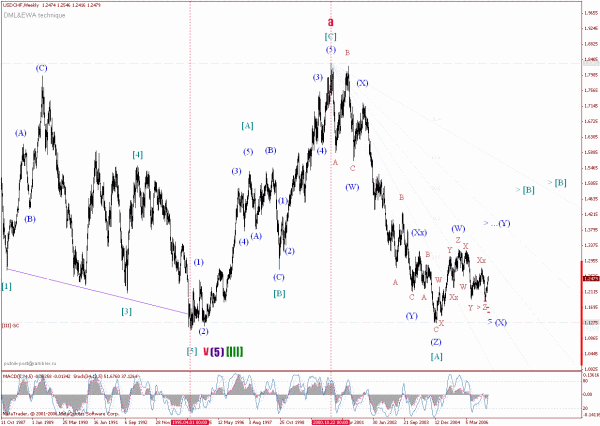

График USDCHF Weekly, с волновой разметкой.

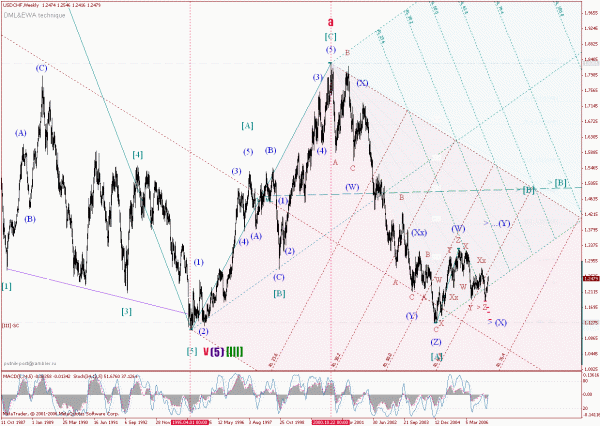

Тот же график, нанесены вилы Эндрюса, от вершин двух волновых уровней.
Наглядность положения и тенденций ценового движения – без комментария.



<b>Термины и определения принятые при использовании инструмента «Andrews’ pitchfork» применительно к волновому анализу по методу DML&EWA. </b>
<p>


<style>
.table td,.table th {
border: thin solid;
}
.table th {
font-weight: bold;
}

</style>
</p><table class="table">
<tbody>
<tr>
<th colspan="2">ТЕРМИН</th>
<th>Определение</th>
<th>Краткое&nbsp;обозначение</th>
</tr>
<tr>
<td>Разворотная точка&nbsp;цены</td>
<td>Pivot</td>
<td>Точка, где ценовые бары меняют&nbsp;направление.</td>
<td style="text-align: center;">См.&nbsp;рис&nbsp;01</td>
</tr>
<tr>
<td>&nbsp;</td>
<td>Top&nbsp;Pivot</td>
<td>Верхняя Разворотная&nbsp;точка.</td>
<td style="text-align: center;">&nbsp;</td>
</tr>
<tr>
<td>&nbsp;</td>
<td>Bottom&nbsp;Pivot</td>
<td>Нижняя Разворотная&nbsp;точка.</td>
<td style="text-align: center;">&nbsp;</td>
</tr>
<tr>
<td><b>Срединная&nbsp;Линия</b><b> (Медиана)</b></td>
<td><b>Median&nbsp;Line</b></td>
<td>Линия, построенная по&nbsp;трем разворотным точкам. Первая из&nbsp;которых, является разворотной точкой, предшествующей ценовому колебанию (иначе называется&nbsp;— <b><i>базовая</i></b>). Две следующие точки должны являться максимумом и&nbsp;минимумом ценового колебания, среднее значение которого определяет промежуточную точку&nbsp;(<b><i>точка&nbsp;центра</i></b>), через которую и&nbsp;проводится&nbsp;медиана.</td>
<td style="text-align: center;">&nbsp;</td>
</tr>
<tr>
<td><b>Сигнальные&nbsp;линии</b></td>
<td><b>Signal&nbsp;Lines</b></td>
<td>Линии, проведенные параллельно Медиане&nbsp;из&nbsp;<i>Верхней</i> и&nbsp;<i>Нижней</i> разворотных точек, которые определяют максимум и&nbsp;минимум ценовых&nbsp;колебаний.</td>
<td style="text-align: center;">SL</td>
</tr>
<tr>
<td>Верхняя Сигнальная&nbsp;Линия</td>
<td>Upper Signal&nbsp;Line</td>
<td>Линия, проведенная параллельно медиане из&nbsp;Верхней Разворотной&nbsp;точки.</td>
<td style="text-align: center;">U&nbsp;SL</td>
</tr>
<tr>
<td>Нижняя Сигнальная&nbsp;Линия</td>
<td>Lower Signal&nbsp;Line</td>
<td>Линия, проведенная параллельно медиане из&nbsp;Нижней Разворотной&nbsp;точки.</td>
<td style="text-align: center;">L&nbsp;SL</td>
</tr>
<tr>
<td><b>Предупреждающие&nbsp;линии^*</b></td>
<td><b>Warning&nbsp;Lines</b></td>
<td>Дополнительные линии, проведенные параллельно сигнальным линиям, выше и&nbsp;ниже Вил&nbsp;Эндрюса.</td>
<td style="text-align: center;">WL</td>
</tr>
<tr>
<td>Верхние предупреждающие&nbsp;линии</td>
<td>Upper Warning&nbsp;Lines</td>
<td>Положение Верхней Предупреждающей линии определяется расстоянием от&nbsp;Срединной Линии до&nbsp;Верхней Сигнальной линии. Это расстояние откладывается выше Верхней Сигнальной линии. Предупреждающие Линии проводятся на&nbsp;каждом приращении пропорциональным числам&nbsp;Фибоначчи.</td>
<td style="text-align: center;">U&nbsp;WL
U&nbsp;WL&nbsp;23.6 ÷ U&nbsp;WL&nbsp;400…
U&nbsp;WL=SL&nbsp;x&nbsp;ϕ
&nbsp;</td>
</tr>
<tr>
<td>Нижние предупреждающие&nbsp;линии</td>
<td>Lower Warning&nbsp;Lines</td>
<td>Положение Нижней Предупреждающей линии определяется расстоянием от&nbsp;Срединной Линии до&nbsp;Нижней Сигнальной линии. Это расстояние откладывается ниже Нижней Сигнальной линии. Предупреждающие Линии проводятся на&nbsp;каждом приращении пропорциональным числам&nbsp;Фибоначчи.</td>
<td style="text-align: center;">L&nbsp;WL&nbsp;L&nbsp;WL&nbsp;23.6 ÷ L&nbsp;WL&nbsp;400…
L&nbsp;WL=SL&nbsp;x&nbsp;ϕ
&nbsp;</td>
</tr>
<tr>
<td>Внутренние сигнальные&nbsp;линии</td>
<td>Internal Signal&nbsp;Lines</td>
<td>Внутренние сигнальные линии строятся, начиная от&nbsp;разворотной точки 3 с&nbsp;приращением по&nbsp;числам Фибоначчи. Таким образом, сигнальная&nbsp;линия:
<ul class="red-dash">
<li>выходящая из&nbsp;точки 3, сигнальная линия (верхняя/нижняя)&nbsp;— 0.000
&nbsp;</li>
<li>14.6</li>
<li>23.6</li>
<li>38.2&nbsp;— выходящая из&nbsp;центральной точки (медиана)&nbsp;— 0.5</li>
<li>61.8</li>
<li>76.4</li>
<li>85.4</li>
<li>выходящая из&nbsp;точки 2, сигнальная линия (нижняя/верхняя)&nbsp;— 100.0</li>
</ul>
</td>
<td style="text-align: center;">ISL</td>
</tr>
<tr>
<td><b>Линии&nbsp;реакции</b></td>
<td><b>Reaction&nbsp;Lines</b></td>
<td>Линии, проведенные параллельно условной линии соединяющей вторую и&nbsp;третью разворотные точки и&nbsp;отложенные от&nbsp;точки центра с&nbsp;приращением пропорциональным числам Фибоначчи расстоянию от&nbsp;базовой разворотной точки до&nbsp;точки&nbsp;центра.</td>
<td style="text-align: center;">RL
RL&nbsp;23. 6 ÷ RL&nbsp;400&nbsp;…
&nbsp;</td>
</tr>
<tr>
<td><b>Контрольные&nbsp;линии</b></td>
<td><b>Trigger&nbsp;Lines</b></td>
<td>Линии, соединяющие Базовую (первую) разворотную точку с&nbsp;Верхней или Нижней Разворотными&nbsp;точками.</td>
<td style="text-align: center;">TL</td>
</tr>
<tr>
<td>Верхняя контрольная&nbsp;линия</td>
<td>Upper&nbsp;Trigger<b> </b>Lines</td>
<td>Линия, проведенная через Базовую (первую) и&nbsp;Верхнюю разворотные&nbsp;точки.</td>
<td style="text-align: center;">U&nbsp;TL</td>
</tr>
<tr>
<td>Нижняя контрольная&nbsp;линия</td>
<td>Lower&nbsp;Trigger<b> </b>Lines</td>
<td>Линия, проведенная через Базовую (первую) и&nbsp;Нижнюю разворотные&nbsp;точки.</td>
<td style="text-align: center;">L&nbsp;TL</td>
</tr>
<tr>
<td><b>Разворотная&nbsp;зона</b></td>
<td><b>Pivot&nbsp;Zone</b></td>
<td>Зона, размещающаяся справа от&nbsp;третьей разворотной точки и&nbsp;равная по&nbsp;ширине максимальному количеству баров отсчитанных от&nbsp;второй разворотной точки до&nbsp;первой либо третьей разворотных&nbsp;точек.</td>
<td style="text-align: center;">&nbsp;</td>
</tr>
<tr>
<td><b>50%-ая срединная линия&nbsp;</b></td>
<td><b>½ Median&nbsp;Line</b></td>
<td>Срединная линия, за&nbsp;базовую точку отсчета которой принимается точка на&nbsp;половине расстояния от&nbsp;первой до&nbsp;второй разворотных&nbsp;точек.</td>
<td style="text-align: center;">½ M&nbsp;L</td>
</tr>
<tr>
<td><b>50%-ые&nbsp;вилы</b></td>
<td><b>½ Andrews'&nbsp;Pitchfork</b></td>
<td>Вилы, за&nbsp;базовую точку отсчета которых принимается точка на&nbsp;середине вертикального отрезка построенного из&nbsp;первой разворотной точки до&nbsp;уровня второй разворотной&nbsp;точки.</td>
<td style="text-align: center;">½ AP&nbsp;См.&nbsp;рис&nbsp;02.2</td>
</tr>
<tr>
<td><b>Линии&nbsp;Шиффа</b></td>
<td><b>Schiff&nbsp;Lines</b></td>
<td>Линии, построенные подобно вилам Эндрюса, за&nbsp;базовую точку отсчета которых принимается точка на&nbsp;половине расстояния от&nbsp;первой до&nbsp;второй разворотных&nbsp;точек.</td>
<td style="text-align: center;">SchL См.&nbsp;рис&nbsp;3</td>
</tr>
<tr>
<td><b>Линии&nbsp;скорости</b></td>
<td><b>Speed&nbsp;Lines</b></td>
<td>Линии скорости строятся по&nbsp;принципу веера Фибоначчи от&nbsp;базовой (первой) разворотной точки вдоль срединной линии до&nbsp;центральной точки. Приращения лучей пропорциональные числам Фибоначчи идут со&nbsp;знаком ± от&nbsp;центральной точки. Линии скорости часто называют разновидностью вил Эндрюса, что не&nbsp;соответствует действительности, так как отличаются принципом построения и&nbsp;методологией&nbsp;их&nbsp;использования.</td>
<td style="text-align: center;">SdL См.&nbsp;рис&nbsp;02.4</td>
</tr>
</tbody>
</table>
<p><b>^*</b> классическими (по&nbsp;Алану Эндрюсу) являются только уровни 200&nbsp;и&nbsp;400%.</p>

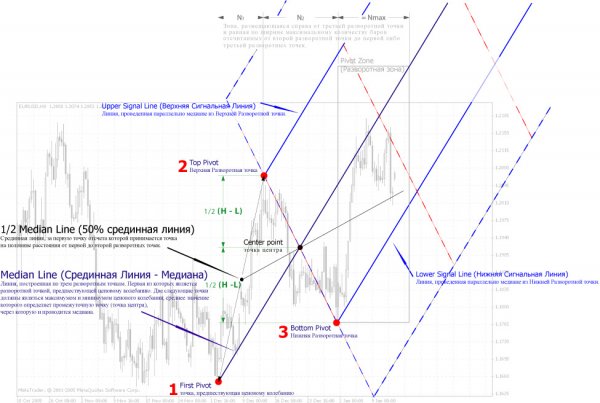

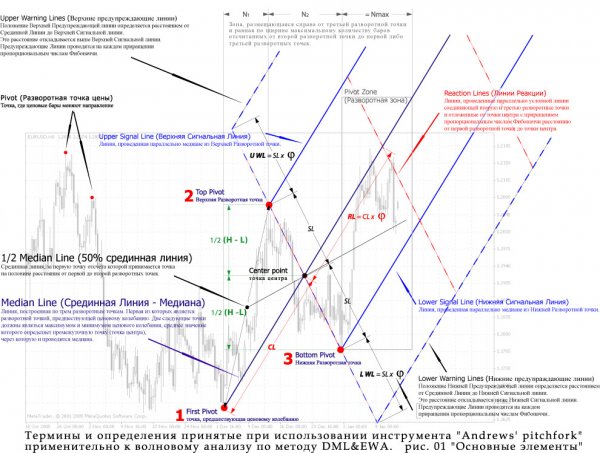

Рис. 01 - Графическая схема, поясняющая термины и определения принятые при использовании инструмента «Andrews' pitchfork» применительно к волновому анализу по методуDML&EWA

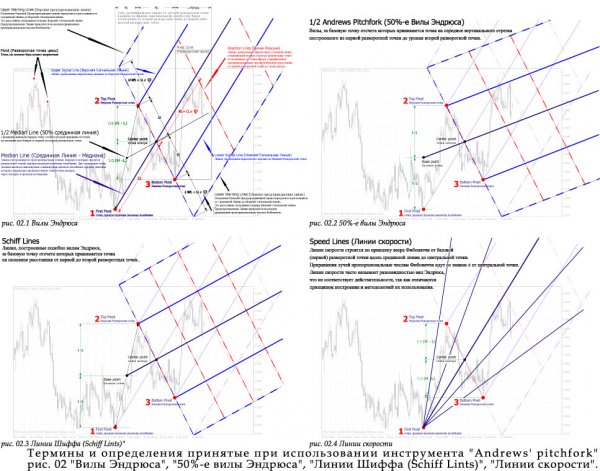

Рис. 02 - Графическая схема построения инструмента Andrews' pitchfork; Schiff Lines; Speed Lines.



Термины и определения принятые при использовании инструмента “Andrews’ pitchfork”. Графическое представление.​

​

Комплект графических инструментов входящих в состав Вил Эндрюса.

​

Комплект графических инструментов схожих по принципу построения с Вилами Эндрюса.



Термины и определения принятые при использовании инструмента “Andrews’ pitchfork”. Пояснения.​

(Наброски к статье, 2006 год)​

Разворотная точка цены (Pivot) – точка, где ценовые бары меняют направление (см. рис.01). Понятие знакомое всем трейдерам читающим этот журнал и думаю, нет смысла в углубленном его описании.
Отправная Разворотная точка, Верхняя Разворотная точка (Top Pivot) и нижняя Разво-ротная точка (Bottom Pivot). Точки, по которым и строится срединная линия. Их определения станут понятны из последующего описания срединной линии.
Срединная Линия ((Медиана) Median Line), линия, построенная по трем разворотным точкам. Первая из которых является разворотной точкой, предшествующей ценовому колебанию (Отправная Разворотная точка). Две следующие точки должны являться максимумом и минимумом ценового колебания, среднее значение которого определяет промежуточную точку (точка центра), через которую и проводится медиана.

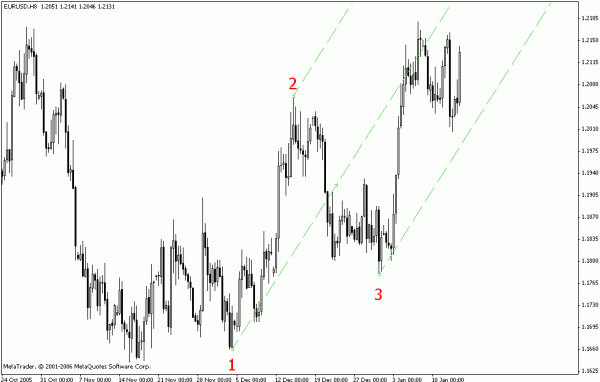

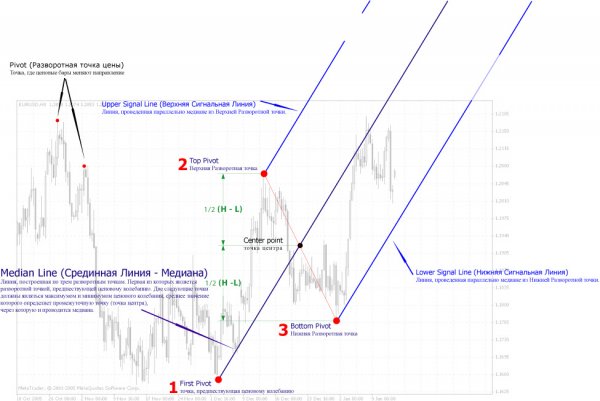

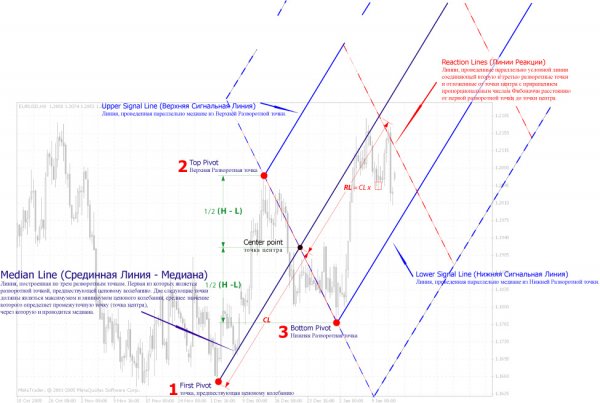

рис. 01 Разворотные точки и правила построения медианы.
Обратите внимание, участок графика EURUSD H8, был взят случайно - произвольно, отрыт в день написания материала. Но даже в этом случае ВИЛЫ сразу обозначили узловые точки изменения цены.

Сигнальные линии (Signal Lines), линии, проводимые параллельно Медиане из Верхней и Нижней разворотных точек.
Соответственно Верхняя Сигнальная Линия (Upper Signal Line) проводится параллельно медиане из Верхней Разворотной точки. Нижняя Сигнальная Линия (Lower Signal Line) проводится параллельно медиане из Нижней Разворотной точки. Сигнальных Линий может быть только две.
(Но существуют так называемые внутренние(inner) сигнальные линии, строящиеся между медианой и соответственно Верхней или Нижней сигнальными линиями.)


Предупреждающие линии (Warning Lines), дополнительные линии, проведенные параллельно сигнальным линиям, выше и ниже Вил Эндрюса.
Положение Верхних предупреждающих линий (Upper Warning Lines) определяется расстоянием от Срединной Линии до Верхней Сигнальной линии. Эти расстояния откладывается выше Верхней Сигнальной линии, и проводятся на каждом приращении пропорциональным числам Фибоначчи. UWL = SL x ϕ.
Положение Нижних Предупреждающих линий (Lower Warning Lines) определяется расстоянием от Срединной Линии до Нижней Сигнальной линии. Эти расстояние откладывается ниже Нижней Сигнальной линии, и проводятся на каждом приращении пропорциональным числам Фибоначчи. LWL = SL x ϕ.

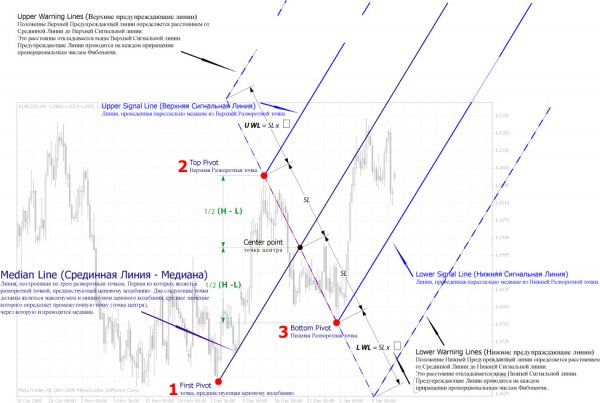

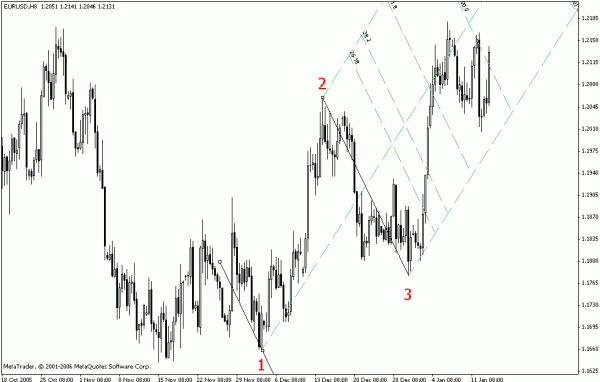

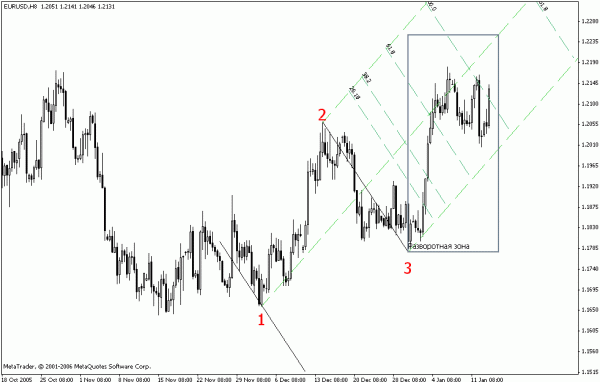

рис. 02 Построение предупреждающих линий.

Соответственно Предупреждающих Линий может быть построено столько, сколько приращений Вы захотите взять. В классическом исполнении используется предупреждающие линии с приращением 100%. Некоторые программы технического анализа позволят автоматически строить по 7-9 пар таких линий (7-9 уровней). Другие программы в опциях настроек позволяют открывать только Верхние или только Нижние Предупреждающие Линии, а также делать выборку приращений по желанию трейдера.

Линии реакции (Reaction Lines). Линии, проведенные параллельно условной линии (центральной линии) соединяющей вторую и третью разворотные точки и отложенные от точки центра с приращением пропорциональным числам Фибоначчи расстоянию от первой разворотной точки до точки центра. RL = CL x ϕ

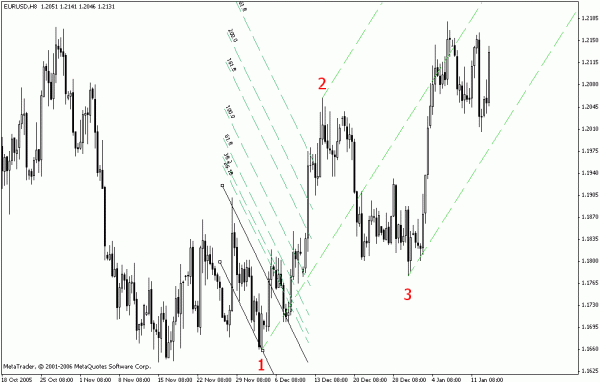

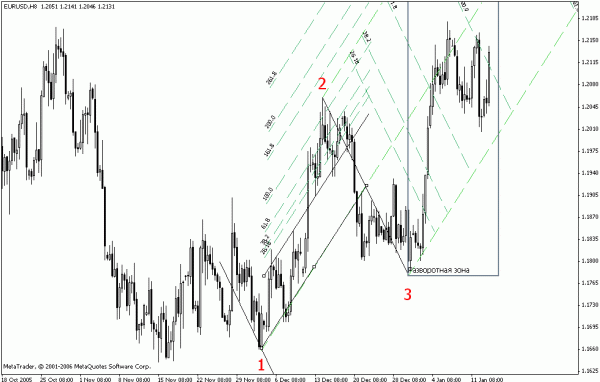

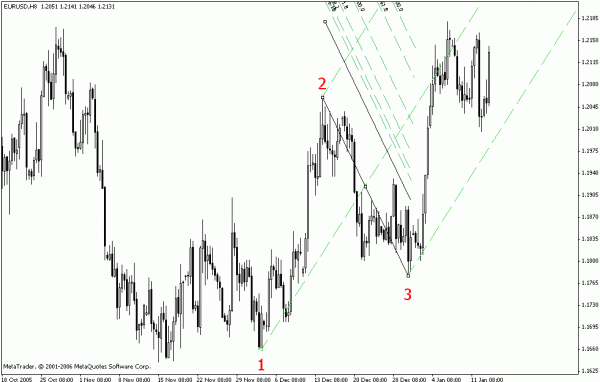

рис. 03 Построение линий реакции.

Комбинацию Вил Эндрюса с набором предупреждающих Линий и Линий Реакции, часто называют СУПЕР ВИЛЫ.

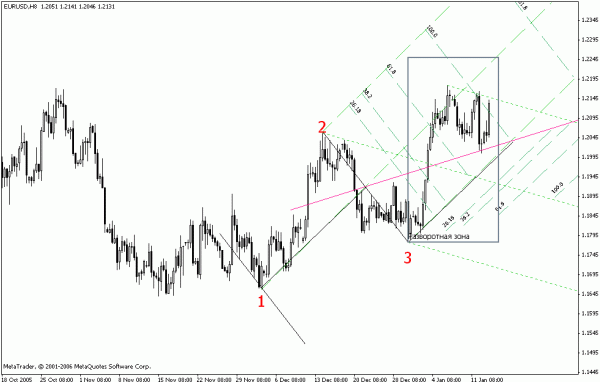

Разворотная зона (Pivot Zone). Зона, размещающаяся справа от третьей разворотной точки и равная по ширине максимальному количеству баров отсчитанных от второй разворотной точки до первой либо третьей разворотных точек.

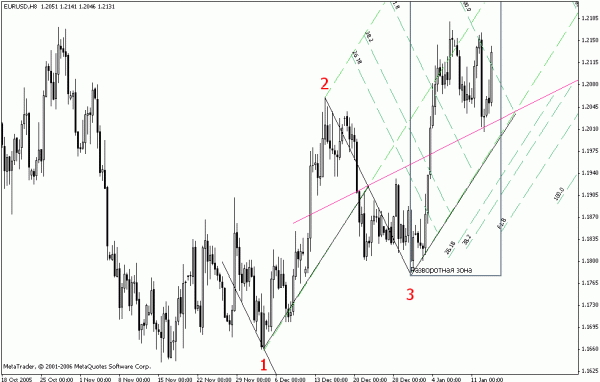

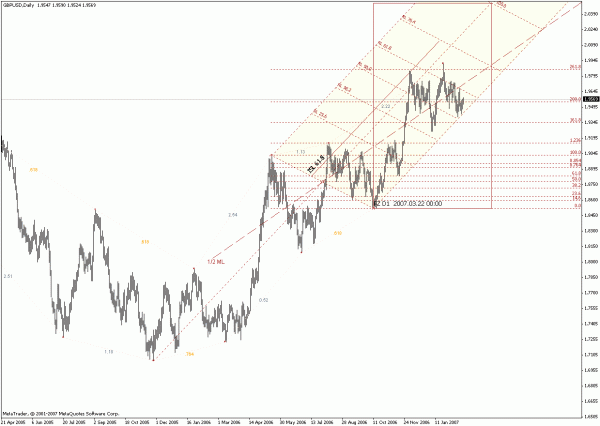

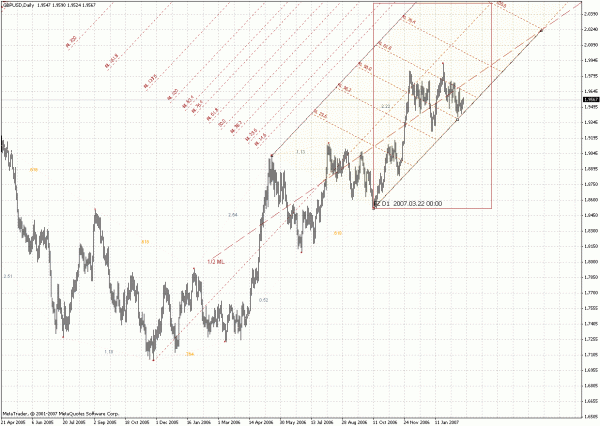

рис. 04 Построение разворотной зоны и 50% медианы. (В приведенном примере разворотная зона «ограничила» восходящее движение цены к медиане, скольжение и последующий отскок от нее. А 50% медиана, явилась уровнем поддержки для остановки нисходящего движения).


50% срединная линия (½ Median Line), Срединная линия, за первую точку отсчета которой принимается точка на половине расстояния от первой до второй разворотных точек.
Если по такой методике строится не одна медиана, а вилы полностью, то часто такой комплект называют «линии Шиффа» (Schiff lines).

Таким образом, мы разобрали все элементы Вил Эндрюса входящие в полный комплект инструмента. К сожалению далеко не все программы позволяют реализовать описанные инструменты полностью.



3. Реализация инструмента “Andrews’ pitchfork” в различных программах технического анализа.

Рассмотрим, как в различных программах реализован инструмент Вилы Эндрюса.

A GET​

Достаточно хорошо организована настройка сигнальных и предупреждающих линий, однако другие дополнительные функции отсутствуют.
Предварительная настройка позволяет оперативно включать нужные стили и уровни к различным типовым ситуациям.

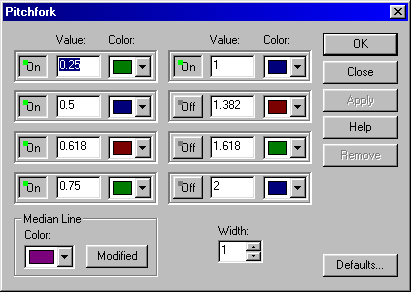

рис. 05 Advanced GET. Панель настройки.
Вилы Эндрюса строятся с высокой степенью точности «прилипания» к вершинам, но менять их положение неудобно, легче переустанавливать.

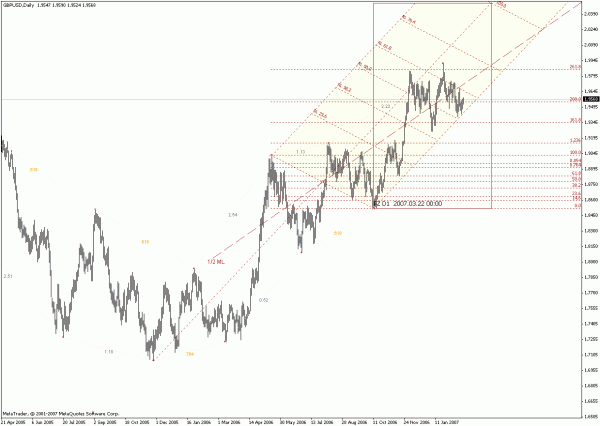

рис. 06 Advanced GET. Пример построения GBPUSD Daily. Другим примером может послужить график GBPUSD Monthly приведенный в заметке «Волновой уровень Cycle EURUSD - проблема разметки. ЧАСТЬ ТРЕТЬЯ - СОМНЕНИЯ».
Остальные инструменты из комплекта Вил Эндрюса, приходится строить вручную, с помощью других инструментов входящих в программу. Это несколько портит первоначально хорошее впечатление от программы.

Dinamic Trader​

Одна из наиболее интересных программ, совсем недавно попавшая мне в руки. Прекрасные настройки Andrews’ pitchfork.

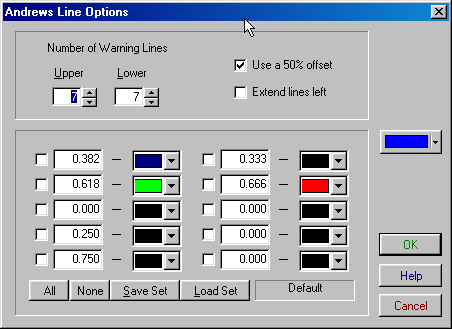

рис. 07 Dinamic Trader, панель настройки инструмента.
Уровни приращения для прорисовки предупреждающих линий можно выставить заранее и включать конкретные значения для конкретного случая. Количество предупреждающих линий над верхней сигнальной линией и под нижней сигнальной линией выставляются раздельно. Можно продлить все прорисовываемые линии назад. Также есть возможность устанавливать режим 50% медианы. Линии реакции строятся отдельным инструментом.

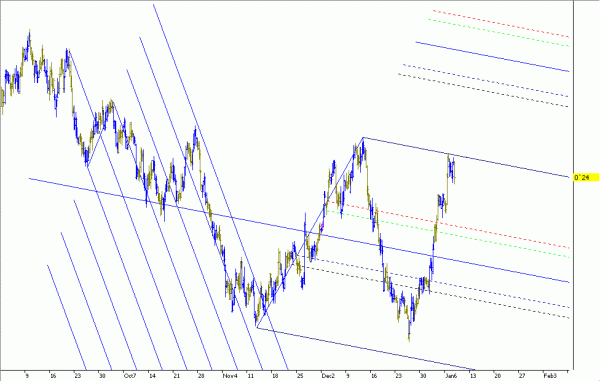

рис. 08 Dinamic Trader, Примеры построения.

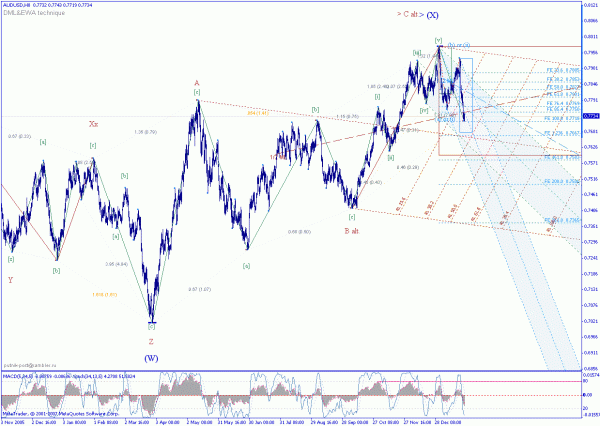

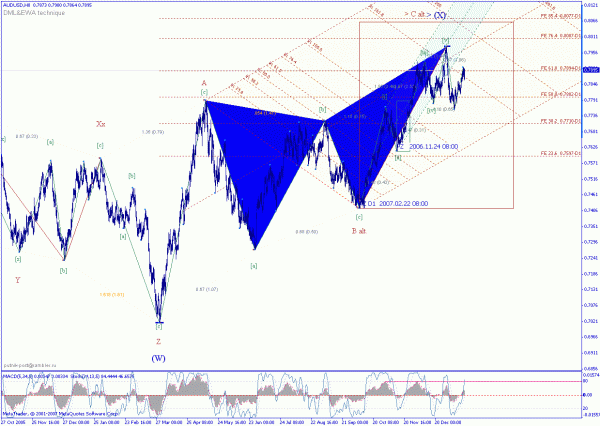

AUDUSD, прорисованы два комплекта вил Эндрюса. Первые, обычные, с симметричным расположением предупреждающих линий и приращением 100%. Вторые вилы – с 50% медианой, асимметрично расположенными предупреждающими линиями, рассчитанными на контроль восходящего движения и дополнительными значениями приращений 38.2, 61,8% от стандартных 100%.
В программе, конечно, поражает широта настроек и быстрота их смены. Практически заранее можно настроить уровни и цветовые схемы под различные типовые случаи.

MarketWarrior​

Небольшая программа с большим количеством индикаторов. В том числе и SUPER PITCHFORK. Вилы, Сигнальные линии, Предупреждающие линии и многое другое строятся в автоматическом режиме. При выделении Вил, имеется возможность их ручной переустановки, также можно отключать Сигнальные линии и линии Реакции. Широкий выбор TimeFram’ов. Программа также способна выделять Паттерны Гартли, как в ручном, так и в автоматическом режиме и предсказывать расположение баров в будущем.

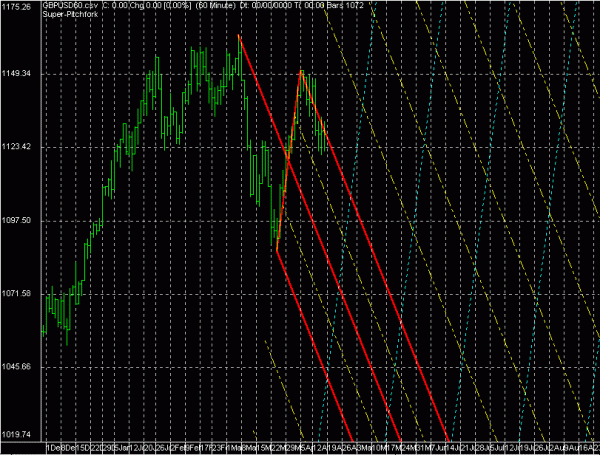

рис. 09. Market Warrior. Пример построения SUPER PITCHFORK GBPUSD H1 от 16 января 2006 года.
Однако программа слишком автоматизорована и напоминает более игрушку, чем реальный торговый инструмент.



4. Построение вил Эндрюса штатными средствами клиентского терминала MetaTrader 4.

В данной программе инструмент Вилы Эндрюса реализован в своем самом простом, классическом варианте. Но как это не странно, с помощью других инструментов можно создать самый универсальный и полный комплект. Один недостаток – абсолютное отсутствие оперативности. Рассмотрим построение вил Эндрюса на примере графика EURUSD H8 от 13 января 2006 года

рис. 10.1 Выбор разворотных точек.
Выбрав Отправную, Верхнюю и Нижнюю Разворотные точки, щелчком левой кнопки мыши по каждой из них, установим инструмент.

рис. 10.2 Построение Вил Эндрюса по разворотным точкам.


Первое, что нам потребуется после установки Вил Эндрюса – обозначить линии реакции. Для этого воспользуемся инструментом Канал Фибоначчи (Fibonacci Channel). Соединим Верхнюю и Нижнюю разворотные точки, базовой линией инструмента (проводя соединение от 2-й точки 3-тьей).

рис. 11.1 Установка базовой линии инструмента Fibonacci Channel.
Затем «захватив» базовую линию переместим ее в Отправную разворотную точку.

рис. 11.2 Совмещение центральной точки базовой линии инструмента Fibonacci Channel с отправной точкой.
И установим ширину базового канала, перемещением контрольной точки на 2-ю разворотную точку (в нашем примере – Верхняя разворотная точка). Инструмент установлен.

рис. 11.3 Установка ширины канала, совмещением контрольной точки инструмента Fibonacci Channel со второй разворотной точкой.
Линии реакции, построенные параллельно центральной линии, наносятся от точки центра с приращениями пропорциональными числам Фибоначчи, установленными в настройках инструмента.
Неудобство состоит в том, что если Вам не нужны какие либо значения для данного конкретного комплекта вил или инструмент использовался по своему прямому назначению, то каждый раз приходится вводить или удалять ненужные значения, подгонять под вилы цвет и стиль линий. Быстро не получается.


Разметка Разворотной Зоны.
Инструментом Перекрестие (Crosshair) отсчитывается количество баров от второй разворотной точки до первой и до третьей. Выбирается максимальное значение. Графическим инструментом Прямоугольник (Rectangle), это значение откладывается по горизонтали вправо от 3-тьей разворотной точки. Замыкается прямоугольник по диагонали на медиане построенных Вил Эндрюса.

рис. 12.1 Разметка разворотной зоны с помощью инструмента Rectangle.


Построение Предупреждающих Линий.
Оттолкнувшись от медианы, цена развивает коррекцию в направлении Нижней Сигнальной линии вил Эндрюса. Поэтому предупреждающие линии, построим именно под ней. Для этого вновь потребуется инструмент Канал Фибоначчи (Fibonacci Channel).
Проведем базовую линию от отправной точки вил Эндрюса до центральной.

рис. 13.1 Соединение отправной и центральной точки Вил Эндрюса базовой линией инструмента Fibonacci Channel.
И установим ширину базового канала, перемещением контрольной точки на Нижнюю разворотную точку. Инструмент установлен.

рис. 13.2 Установка ширины канала, совмещением кон-трольной точки инструмента Fibonacci Channel с третьей разворотной точкой.

Предупреждающие линии построены параллельно нижней сигнальной линии с приращениями пропорциональными числам Фибоначчи, установленными в настройках инструмента. Перемещая контрольную точку инструмента оп нижней сигнальной линии Вил Эндрюса при удерживаемой клавише Shift, устанавливаем для них удобное нам положение. Точно таким же образом можно построить предупреждающие линии и от верхней сигнальной линии.
Неудобства настройки, как и при разметке линий реакции.


Построение 50% медианы.
Как ни странно, это самый длительный процесс. Для начала необходимо найти точку на половине расстояния от отправной разворотной точки до второй (в нашем случае до верхней разворотной точки). Для этого воспользуемся линейным инструментом Уровни Фибоначчи (Fibonacci Retracement). Соединим указанные точки в любом направлении, главное, чтобы в настройках инструмента имелся уровень 50%.

рис. 14.1 Соединение отправной и второй разворотной точек Вил Эндрюса линейным инструментом Fibonacci Retracement.
Через точку, отмечающую уровень 50% непосредственно на линейном инструменте и Центральную Точку вил Эндрюса строим Трендовую линию (Trendline).

рис. 14.2 Построение трендовой линии между 50% уров-нем на линейном инструменте Fibonacci Retracement и Центральной точкой вил Эндрюса.
Если бы изначально не были построены линии реакции с помощью инструмента Канал Фибоначчи (Fibonacci Channel) Верхняя Разворотная точка (Top Pivot) и нижняя Разворотная точка (Bottom Pivot) не были бы соединены прямой, которая определяет положение Центральной точки на медиане в месте ее пересечения.
Удалим инструмент Уровни Фибоначчи (Fibonacci Retracement). Как завершение удаляем линейный инструмент Уровни Фибоначчи (Fibonacci Retracement) с графика. 50% медиана построена.

рис. 14.3 Вилы Эндрюса, комплект, построенный в программе MetaTrader 4.

Зная, терминологию и методы построения вил Эндрюса, завершим обзор последней иллюстрацией, с которой мы и начнем следующую публикацию, посвященную правилам торговли по правилам Алана Эндрюса.

рис. 15 Вилы Эндрюса, комплект готовый для анализа последующего движения.
Нетерпеливые, не дожидаясь следующей публикации, могут знакомиться с ежедневным анализом восьми валютных пар по методике DML/EWA в разделе аналитика / волновой анализ на сайте FIBO-FOREX.ru.



Данный материал готовился почти год назад (осень 2005 и январь 2006 года).
На настоящий день, такое построение вил давно потеряло свою актуальность и нужно лишь для понимания, что и как происходит.

Разработка nen'ом индикатора ZUP - полностью изменила ситуацию.
Во-первых, решена проблема оперативности построения комплекта любой сложности.
Во-вторых, возможность установки любого числа индикаторов позволила решить проблему предварительной настройки параметров и стилей. Для этого достаточно лишь заранее создать серию пользовательских индикаторов с нужными настройками и вызывать их клавиатурными командами в момент необходимости.

Но сохранились и проблемы.
Это: ошибки при посроении линийных инструментов входящих в штатную комлектацию MT4. И если ошибка прорисовки вил Эндрюса устранена, то Каналы Фибоначчи пока еще ...
К сожалению исправление их невозможно на голом интузиазме. Для их исправления необходимо привлечь разработчиков терминала.

Также невозможно использовать полный комплет вил вне индикатора. А управление параметрами самого индикатора ограничено видом интерфейса предоставленного разработчиками для пользовательских индикаторов. Что на первых порах вызывает некоторые затруднения для пользователей.
Перевод разработанного комплекта в разряд "штатаных" с собственным интерфейсом настройки решило бы эти проблемы.

​

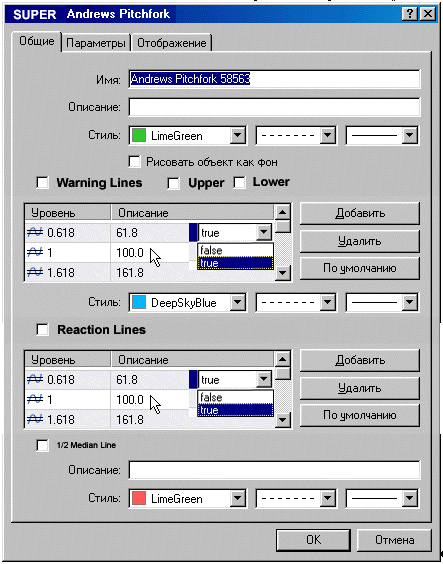

А выглядеть это могло бы, напрмер, так.



Добрый день!

Тема интересная, жду продолжения.
Нарисовола разметку очень быстро. Построения можно немного облегчить.
Во-первых для построения 50% медианы не обязательно строить дополнительные линии. Ясно что линия пройдет через центральную точку вил Эндрюса и точку пересечения сигнальной линии с 100-Фибоначчи.
Во-вторых, построение разворотной заны так-же можно упростить с помощью rectangle. Строим прямоугольник шириной от точки 1 до точки 2, перемещая сравниваем его ширину с расстоянием от точки 2 до точки 3 . При необходимости увеличиваем ширину и переносим в точку 3. А затем настраиваем высоту чтобы касалась медианы.

Текущая разметка по EURUSD H4. Правильно? Сомневаюсь в выборе разворотных точек.



Согласна, что написать штатный индикатор, в общем-то, задачка не сложная. А для волновиков инструмент очень полезный был бы.



Выбор развоортных точек и упрощения - все правильно.
Просто описание дано под "теоретически" верное построение. Сам я сейчас ручками ничего не строю - только с помощью ZUP.

Предлагаю всем заинтерсованным в этом инструменте высказать свои предложения и замечания, которые сформировав в одно "коллективное" сообщение можно было бы представлять на MetaQuotes - может быть лед и тронется!!!!

P.S. nen прекиниь на ветку сообщение об ошибке, у тебя оно хорошо описано и проиллюстрировано, не хочется повторять.



Замечаний сейчас имеется три.
1) Невозможность точного построения линий реакции с помощью Каналов ФИбоначчи примерно в 30-50% случаев.
2) Невозможность построения Pivot Zone программными методами, если правая сторона прямоугольника находится правее нулевого бара - в будущем. Руками, с помощью мыши построить можно. Но ручное построение не интересно.
3) Невозможность построения программным способом с помощью Каналов Фибоначчи Предупреждающих линий в виде лучей исходящих от линии, проходящей через вторую и третью точки вил, и направленных в будущее. Можно было бы строить Предупреждающие линии с помощью трендовых... Но не знаю, как сделать наклонные надписи вдоль этих трендовых линий.

PS.
Пункт 2) удалось реализовать благодаря помощи Александра (Talex).
Пункт 3) также удалось реализовать.

Соответственно, по этим двум пунктам замечания снимаются.



Сейчас перепишу здесь...
======================


В метатрейдере имеется встроенный инструмент Каналы Фибоначчи.
Выбор этого инструмента следующий: Вставка-->Каналы-->Фибоначчи.
На графике строятся по трем точкам. 1-2-3 - красного цвета.



Через точки 1 и 2 строится базовая линия. Базовая линия задает размер линий каналов.
Точка 3 - задает базовый размер, принимаемый за 1 (единицу). Следующие линии каналов строятся автоматически, используя пропорции Золотого сечения (фибы) от базового размера.
Через точку 3 также проходит линия параллельная базовой линии и длина этой линии равна длине базовой линии. Линия, проходящая через точку 3, является второй базовой линией. Расстояние между двумя параллельными базовыми линиями задают базовый размер.

Обе базовые линии можно удалить (скрыть) с графика.

Каналы Фибоначчи - инструмент, помогающий определить, например, время, когда рынок подойдет к определенному уровню цены. Каналы Фибоначчи дают хорошие возможности для прогнозирования при совместном использовании с вилами Эндрюса.

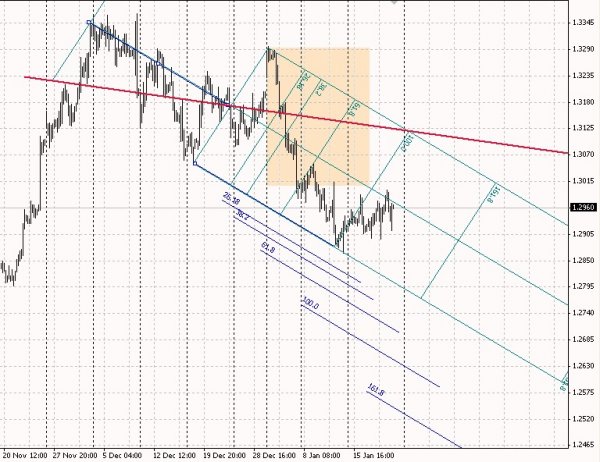

Пример совместного использования Каналов Фибоначчи и вил Эндрюса:



Вилы Эндрюса построены по точкам 1-2-3 желтого цвета. Каналы Фибоначчи построены по точкам 1-2-3 - красного цвета. Базовый размер для Канала Фибоначчи ab. Точки a-b - цвета Aqua. Фактически ab равен отрезку медианы вил Эндрюса. В данном построении Каналы Фибоначчи являются линиями реакции вил Эндрюса. Линии реакции являются важной составляющей комплекта вил Эндрюса, к сожалению не реализованной в метатрейдере. Приходится таким вот фигуристым методом строить линии реакции вил Эндрюса.
Расстояние между точками 1-2 Канала Фибоначчи (длина базовой линии Канала Фибоначчи) в данном варианте построения берется равной расстоянию между точками 2-3 вил Эндрюса.

Важнейшим параметром при построении Каналов Фибоначчи совместно с вилами Эндрюса является отрезок ab - базовый размер. К сожалению, в варианте построения Каналов Фибоначчи, реализованном в метатрейдере, столкнулся с невозможностью правильного построения Каналов Фибоначии. Возникают ошибки при построении. Ошибки возникают в двух случаях.
1) Бывают пограничные случаи. Необходимо построить Канал Фибоначчи с точкой 1, находящейся далее по времени, чем имеющаяся история. По евродоллару имеем историю с апреля 1989 года. А есть необходимость построить Канал Фибоначчи, для построения которого точка 1 должна находиться, например, в 1985 году. Канал вручную не строится. Программно в этом случае канал строится неправильно. Этот пограничный случай взят из практики. Мне нужно было построить для анализа евродоллара такой канал. Построить его не получилось.
2) Второй вариант ошибки случается значительно чаще. Примерно в каждом третьем случае.

Далее опишу, как возникает данная ошибка. И в конце предложу, как исправить оба варианта ошибки при построении Каналов Фибоначчи.

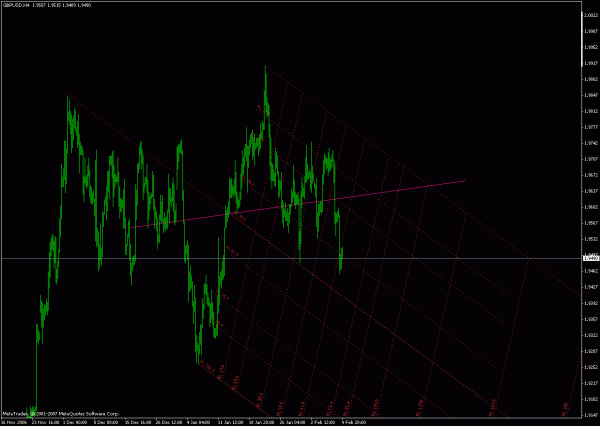

На картинке ниже показано построение Канала Фибоначчи с ошибкой.



Точка a базового размера ab должна совпадать с точкой 1 вил Эндрюса. На картинке видно, что эти точки не совпадают. Ниже привожу это построение в увеличенном виде.



Такое ошибочное построение возникает потому, что точки на графике, через которые проводятся любые линии, должны находиться точно по центру бара. Каналы Фибоначчи строятся по точкам 1-2-3. Следовательно, точки 1-2-3 должны по времени располагаться на барах. И нельзя их привязать к точке, расположенной между барами. Во многих случаях точка a базового отрезка ab Канала Фибоначчи находится между барами. Как ни сдвигай базовую линию 1-2 Канала совместить правильно точку a с точкой 1 вил Эндрюса, чтобы при этом не сдвинулась точка b, не получится. Построение будет неправильным. И такое наблюдается примерно в трети случаев.

Есть предложение к разработчикам метатрейдера сделать второй вариант построения Каналов Фибоначчи. И включить этот вариант в качестве параметра. То есть делать выбор между тем, что имеется сейчас и вариантом, предложенным далее.

Предлагается такой вариант построения Каналов Фибоначии. Строть канал по тем же трем точкам, по которым строятся вилы Эндрюса. При этом размер базовой линии канала Фибоначчи будет совпадать с точками 2-3 вил Эндрюса. Отрезок ab - базовый размер - будет строиться без искажений. При таком варианте построения Каналов Фибоначчи мы избавимся от обоих вариантов ошибки. Инструмент Каналы Фибоначчи при этом можно будет построить всегда корректно и без ошибок.

Два важнейших параметра Каналов - базовый размер и длина базовой линии во втором варианте будут заданы правильно.

Вариант построения Каналов Фибоначчи, реализованный в метатрейдере сейчас, также необходимо оставить.

И было бы просто отлично, если реализовать в метатрейдере построение линий реакции. При этом линии реакции можно было бы включать дополнительным параметром. И отпадает необходимость в построении линий реакции с помощью Каналов Фибоначчи. Но это не отменяет предложение в реализации второго варианта построения Каналов Фибоначии.



Для тех, кто еще не знаком с публикацией: Patrick Mikula "Лучшие методы линий тренда Алана Эндрюса плюс пять новых техник", можно посмотреть тут
<a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank"><a href="http://www.kroufr.ru/content/view/682/124/" target="_blank">http://www.kroufr.ru/content/view/682/124/</a></a></a></a></a></a></a></a></a>

Это издание и оригинал, пожалуй единственные книги, которые стоит читать по вилам. Все остальное вода или пережевывание данного издания. К тому же очень много публикаций авторов, не разобравшихся в инструменте, и пишущих вообще откровенную ересь.



Разобравшись с ручным построением вил Эндрюса, вожно перейти к автоматическому построению с помощью ZUP.

Приведенный пример - объединение тактик, когда одна техника является фильтром для второй.

И развитие событий:



Внутренние сигнальные линии - Internal Signal Lines (ISL).:

Просмотрел заново все, что смог найти, как результат - два решения.

1. Внутренние синальные линии строятся от медианы к верхней и нижней сигнальным линиям с приращением по числам Фибоначчи. Данное решение поставил под сомнение!!!!

2. Внутренние синальные линии строятся начиная от разворотной точки 3 с приращением по числам Фибоначчи.
Таким образом сигнальная линия:
- выходящая из точки 3 - 0.000
- выходящая из центральной точки (медиана) - 0.500
- выходящая из точки 2 - 1.000.
Промежуточные значения соотвественно между ними.

Второе решение считаю более правильным, по крайней мере логически обоснованным. Это решение также реализовано в DT4.

Из сказанного следут, что вводить тогда следует:
- сигнальная линия (верхняя/нижняя)
- 0.146
- 0.236
- 0.382
- 0.5 (медиана)
- 0.618
- 0.764
- 0.854
- сигнальная линия (нижняя/верхняя).



Второй пример:

P.S. сообщение продублировано из ветки <a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank"><a href="http://onix-trade.net/forum/index.php?showtopic=118" target="_blank">http://onix-trade.net/forum/index.php?showtopic=118</a></a></a></a></a></a></a></a></a></a>



Три способа построения внутренних сигнальных линий (ISL).

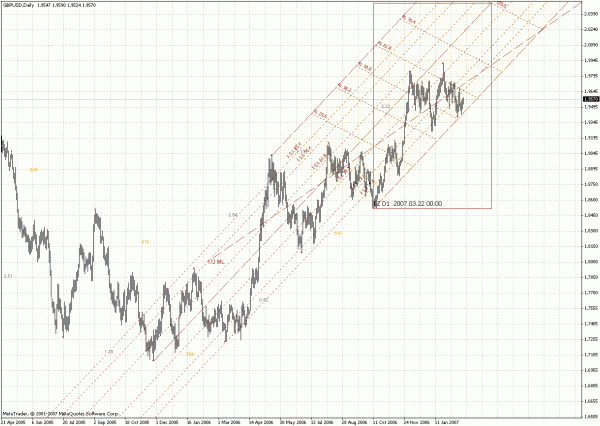

Рассмотрим в качестве примера график GBPUSD Daily:



1. Самый простой способ - воспользоваться индикатором ZUP58:



Недостаток: построение линий "в прошлое" при большом количестве индикаторов "забивает" график лишней информацией.


2. Построение с помощью инструмента "Каналы Фибоначчи"
- Проведем базовую линию от Третьей Разворотной точки вил Эндрюса вдоль сигнальной линии выходящей из этой же точки.
- И установим ширину базового канала, перемещением контрольной точки инструмента на Вторую Разворотную точку вил.



Удерживая левую кнопку мыши, переместим базовую линию за ее центральную точку так, чтобы контрольная линия заняла место на Сигнальной Линии выходящей из Третьей Разворотной точки.



Построение готово. Недостаток - иногда, для проведения подобного построения, базовую линию необходимо перемещать за пределы графика. Для этого, для удобства построения, приходиться фиксировать масштаб графика и смещать его поле, возвращаясь к первоначальному положению графика и его масштабу по завершении построения.
Вторым недостатком является то, что инструмент "Каналы Фибоначчи" для этих целей приходиться перенастраивать, удаляя лишние уровни и изменяя символику, если таковая была введена. (В приведенном примере остались и лишие уровни и символика Линий Реакции).


3. Построение с мопощью инструмента "Трендовая линия"

- сначала от Второй к Третьей разворотным точкам устанавливается инструмент Линии (Уровни) Фибоначчи. Для этих целей (если разворотные точки используемые для построения вил совпадают с вершинами зигзага) также можно воспользоваться функцией усановки Уровней Фибоначчи в статическом режиме индикатора ZUP.



- затем, параллельно медиане, из точек пересечения Уровней Фибоначчи с линией соединяющей Вторую и Третью разворотные точки строятся Трендовые линии.



Преимущество: строятся только те Внутренние Сигнальные Линии, которые необходимо. Можно индивидуаульно выбирать стиль и цвет линий.



Всем доброго времени суток!
Недавно начал пользоваться Вилами, пока очень нравиться. Единственный момент не совсем понятен, хотелось бы услышать комментарии и пояснения следующему поводу: как наиболее правильно испольховать среднюю линию?



По статистике приводимой в материалах Эндрюса и Патрика Микулы - в 80% случаев на медиане осуществляется разворот.
Подтверждение по Stochstic и усиление сигнала при пересечении медиан разных временных периодов, либо пересечение медианы рассматриваемых вил со значимыми уровнями вил опять таки больших временных периодов.



Да с медианой вил как раз таки всё понятно но всё равно спасибо
наверное я эту линию не так назвал.
в ZUP она обозначается как 50% медиана. это режим 2 для Вил.
